SCTCM - Малые консольные машины термической резки с ЧПУ


Минипортал SCTCMМалые портативные координатные машины термической и воздушно-плазменной резки металла серии SCTCM представляют собой легкие обрабатывающие комплексы для раскроя листового металлопроката по заданным чертежам с использованием системы ЧПУ. Минипорталы термической резки позволяют осуществлять вырезку заготовок сложной конфигурации с высокой точностью и качеством поверхности реза.


Машины термической резки состоят из продольной рамы с двумя направляющими и зубчатыми рейками, по которым движется каретка с установленной на ней поперечной траверсой и блоком числового программного управления с жидкокристаллическим экраном и клавиатурой.



Консольная газорезательная машина SCTCM имеет ряд преимуществ перед аналогичными, поставляемыми в Россию, машинами (HCB 1200x2000, SteelTailor, HoneyBee и др.):



Во-первых, новейший блок ЧПУ с цветным 7-дюймовым дисплеем, установленный на машине термической резки, значительно расширил ее вычислительные возможности. Емкость памяти увеличилась с 56 Кб до 32 Мб, а количество исполняемых строк программы с 540 до 10 000, что позволило производить раскрой большего количества деталей. Появилась библиотека контуров, которые можно использовать, не прибегая к программам автоматизированного раскроя.



Во-вторых, направляющие и консоль изготовлены из высокоточного алюминиевого профиля, что обеспечивает точность направляющих рельсов при небольшом весе.



В-третьих, в комплект минипортала термической резки входит Система автоматического слежения за высотой резака, позволяющая компенсировать прогиб консоли и неровности металлического листа, что значительно повышает качество раскроя.



Портативная программируемая газорезательная машина SCTCM проста и удобна в эксплуатации. Благодаря небольшому весу машину термической резки легко можно перемещать относительно раскраиваемого листа. Она может применяться как в заводских (цеховых) условиях, так и на стройплощадке. При мелкосерийном производстве небольших деталей данная газорезательная машина вполне может заменить портальное оборудование.



ВНИМАНИЕ! При самостоятельной комплектации машин источниками плазмы необходимо использовать исключительно оборудование, рекомендованное производителями для работы в комплексе с машинами с ЧПУ. Такие источники отличаются низким уровнем создаваемых помех, которые могут нарушать нормальную работу или даже приводить к выходу из строя ЧПУ и контроллера системы автоматического слежения за высотой резака.


Технические характеристики


Модель SCTCM1220 SCTCM1530 SCTCM1565

Входное напряжение

220В

Частота

50 Гц

Потребляемая мощность

160 Вт

Эффективная площадь обработки, мм

Х – 1 200,
У – 2 000
Х – 1 500,
У – 3 000
Х – 1 500,
У – 6 000

Точность позиционирования

0,3 мм

Скорость резки (для кислородной резки)

0-1000 мм/мин

Скорость резки (для плазменной резки)

0-4000 мм/мин

Скорость перемещения на холостом ходу

до 8000 мм/мин

Давление режущего газа

Мах 0,1 МПа

Давление кислорода

Мах 1,5 МПа

Толщина разрезаемого листа (для кислородной резки)

3 - 100 мм  6 – 150 мм

Толщина разрезаемого металла (для плазмы) зависит от мощности источника плазмы.

0,1-50 мм

Общий вес машины

85 кг  150 кг 187 кг

Размер экрана

5,3 дюймов  7 дюймов (170 мм)

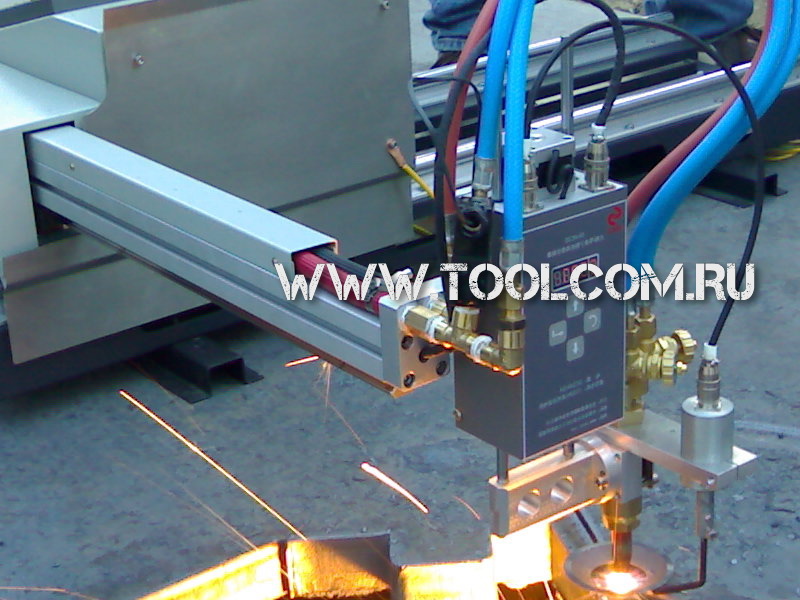

Консольная машина термической резки SCTCM

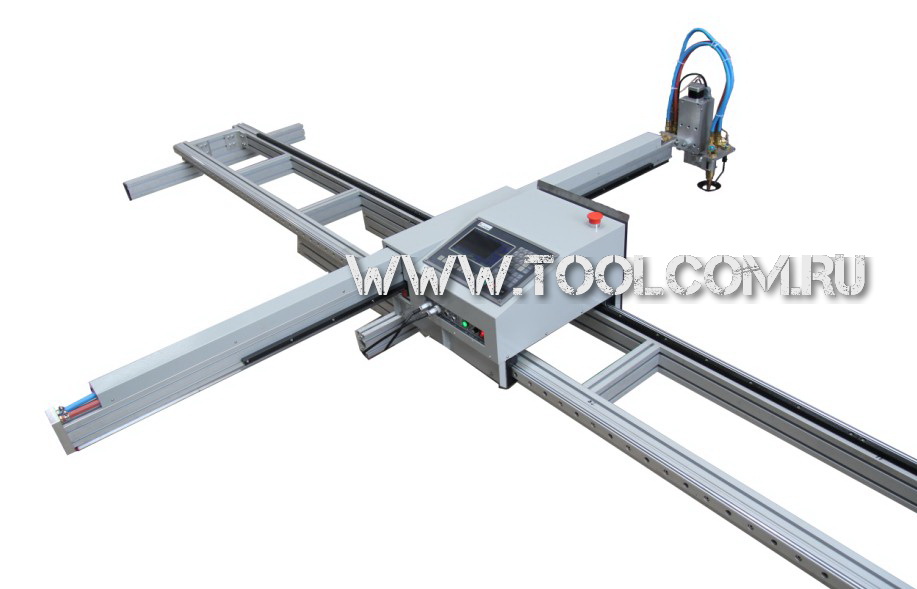

Консольная машина термической резки SCTCM

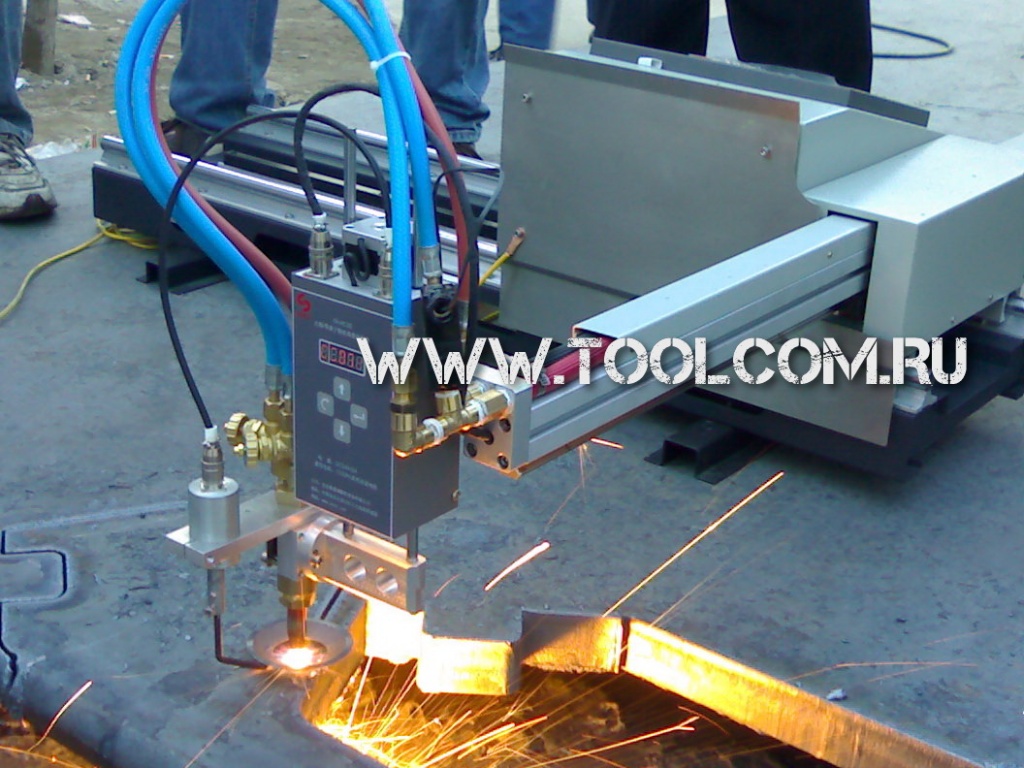

Машина термической резки с ЧПУ SCTCM
