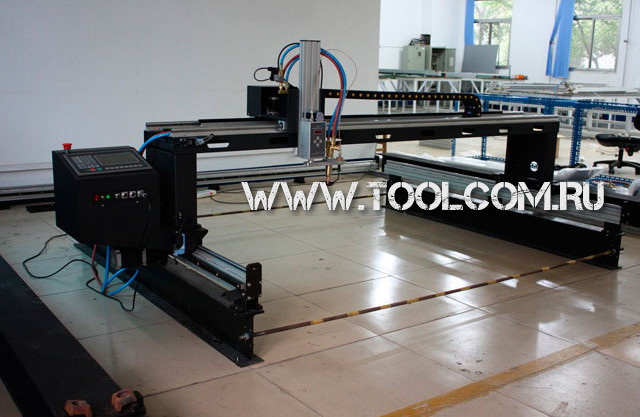

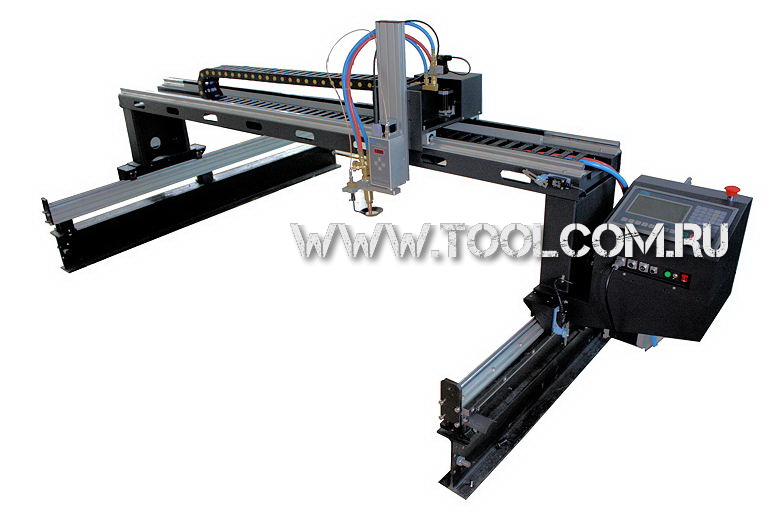

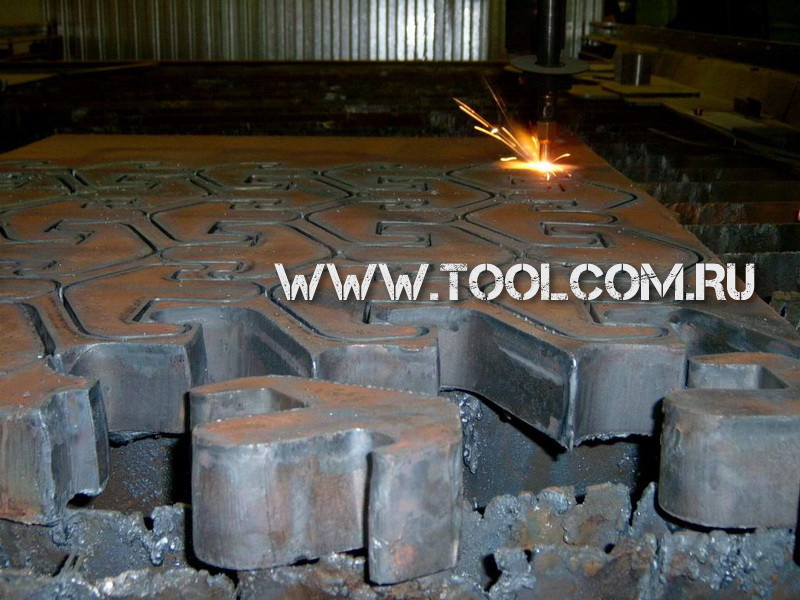

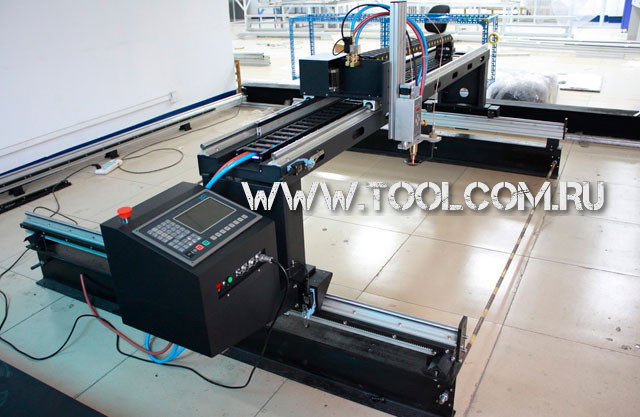

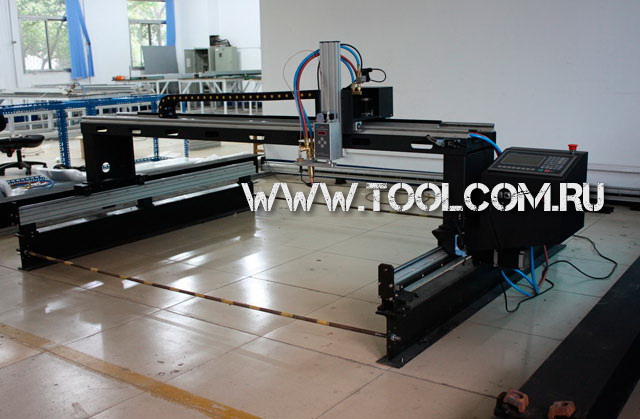

Машина плазменной и газокислородной резки с ЧПУ портального типа серии LCTCM применяется для фигурной резки деталей сложной формы из листового металла, а также для вырезки отверстий сложных форм в трубах и профилях.
Машина LCTCM проста и надежна в эксплуатации. Для раскроя простых фигур есть возможность работы в ручном режиме, для сложных фигур можно написать программу, используя программное обеспечение. Графические данные автоматически преобразуются из чертежей деталей в формате AutoCad непосредственно в управляющую программу для ЧПУ.
Система оснащена USB портом для упрощения настройки системы и загрузки управляющих программ. В машине установлен большой дисплей с диагональю 7 дюймов и высоким разрешением.
Данный тип оборудования широко применяется на машиностроительных,судостроительных заводах и в мелкосерийном и крупносерийном производстве.
ВНИМАНИЕ! При самостоятельной комплектации машин источниками плазмы необходимо использовать исключительно оборудование, рекомендованное производителями для работы в комплексе с машинами с ЧПУ. Такие источники отличаются низким уровнем создаваемых помех, которые могут нарушать нормальную работу или даже приводить к выходу из строя ЧПУ и контроллера системы автоматического слежения за высотой резака.
Модель
LCTCM-2540
LCTCM-2560
LCTCM-2565
LCTCM-2580
Длина, мм
4000
6000
6500
8000
Зона резки, мм
2000 x 3500
2000 x 5500
2000 x 6000
2000 х7500
Ширина, мм
2 500
Метод резки
газовая либо плазменная резка
Толщина разрезаемого металла
Плазма: в зависимости от мощности источника
Газовая резка: 8-120 мм
Количество резаков
1 газовый резак
Макс. Толщина реза, мм.
120
Скорость перемещения (мм/мин)
0 - 6 000
Скорость резки (мм/мин)
0 - 4 000
Привода
86-ти поизиционный шаговый двигатель
Тип привода
двойной привод
ЧПУ система
SF-2012AH 7.0 дюймовый цветной LCD дисплей
Управляющая программа
FastCAM standart
Система слежения за высотой резака
с ёмкостным датчиком для газовой резки или по напряжению дуги для плазменной резки
