Продукция




Машина для торцовки концов труб MF3iw


MF3iw_Drehvorschub.jpgОбласть применения
Машина служит для подготовки под сварку концов труб, патрубков и коллекторов
с получением фаски требуемой формы. Машина обладает небольшим весом и
очень компактна, что значительно облегчает ее эксплуатацию. Машины данного
типа хорошо себя зарекомендовали при обработке толстостенных труб благодаря
высокому крутящему моменту (сила резания) и жесткости конструкции машины.

Диапазоны работ:
наружный диаметр трубы: мин. 18 мм
макс. 101,6 мм
толщина стенки трубы: макс. 15 мм
форма сварного шва: I-образная, V-образная
или специальной формы
ход шпинделя: 20 мм
 Пневмодвигатель с
редуктором:
мощность: 740 Вт при 6 барах
400 Вт при 4 барах
рабочее давление: 6-7 бар
расход воздуха: 0,96 м³/мин
штуцер для сжатого воздуха:
трубная коническая резьба R ¼“

 Диапазон зажима:
внутренний диаметр трубы: мин. 16,2 мм
макс. 96 мм
подача: ручная

Вес:
с пневмоприводом: ок. 5,8 кг
с электроприводом: ок. 7,0 к

Электродвигатель с
редуктором:
потребляемая мощность:
1200 Вт при 230 В, 50 Гц
~ (однофазный переменный ток)
с защитной изоляцией класса II

В стандартной модификации зажим выполняется
поворотным рычагом, а подача шарнирным
рычагом (см. иллюстрацию). Кроме того,
возможна поставка модификации, в которой как
подача, так и зажим трубы могут выполняться
с помощью маховика (актуальна при обработке
труднообрабатываемых сталей и работе с
торцем после термической резки).





Вид инструментаПортативный
Вид выполняемых работ
  • Снятие фаски
  • Торцовка
  • Удаление труб из теплообменников
  • Торцовка труб теплообменников
Диаметр трубы18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 30, 32, 33, 35, 36, 37, 38, 40, 42, 44, 45, 48, 51, 53, 54, 57, 60, 63, 70, 73, 76, 83, 89, 95, 102, 377

РЕЗЦЕДЕРЖАТЕЛЬ

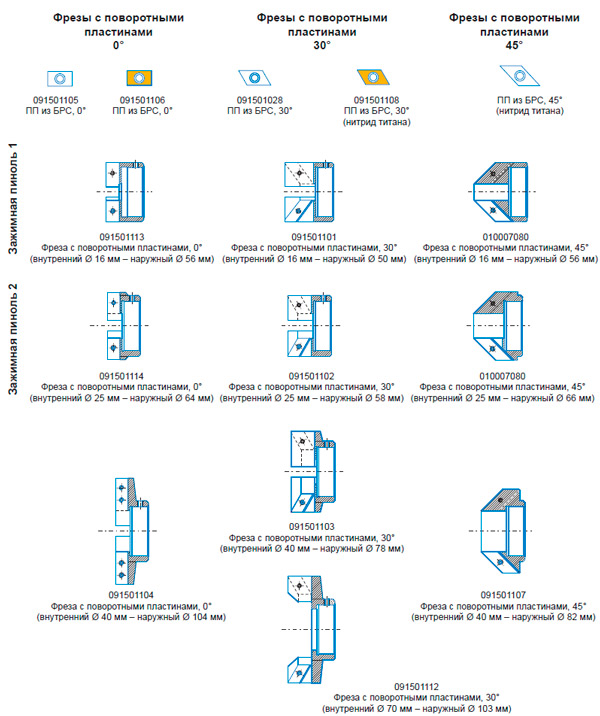

ФРЕЗЫ С ПОВОРОТНЫМИ ПЛАСТИНАМИ
