Область применения
Машина служит для обработки и подготовки под сварку концов труб, патрубков и коллекторов, в особенности, подготовки мембранных панелей (трубных решеток). Обладая малым весом эта переносная машина обладает достаточно прочной конструкцией. Машина обслуживается только одним рабочим и подходит для применения как в мастерских, так и на монтаже. Благодаря исключительно компактной конструкции её можно использовать даже в условиях ограниченного рабочего пространства. Высокая скорость резания и быстрота подготовки к эксплуатации обеспечивают эффетивность ее использования.
Диапазоны работ:
наружный диаметр трубы: мин. 38 мм
макс. 133 мм
внутренний диаметр трубы: мин. 26 мм
толщина стенки трубы
в зависимости от Ø трубы: макс. 25 мм
форма сварного шва: I-образная, V-образная
или специальной формы
мин. межосевое расстояние
труб мембранной панели: 80 мм
подача: ручная
ход шпинделя: 25 мм
Пневмодвигатель с редуктором:
мощность: ок. 740 Вт при 6 барах
ок. 400 Вт при 4 барах
рабочее давление: 6-7 бар
расход воздуха: 0,96 м³/мин
штуцер для сжатого воздуха:
трубная коническая резьба R ¼“
Вес:
с пневмоприводом: ок. 13,0 кг
с электроприводом: ок. 14,2 кг
Электродвигатель с редуктором:
редукторный электродвигатель с
регулировкой числа оборотов
потребляемая мощность:
1200 Вт при 230 В, 50 Гц
~ (однофазный переменный ток)
с защитной изоляцией класса II

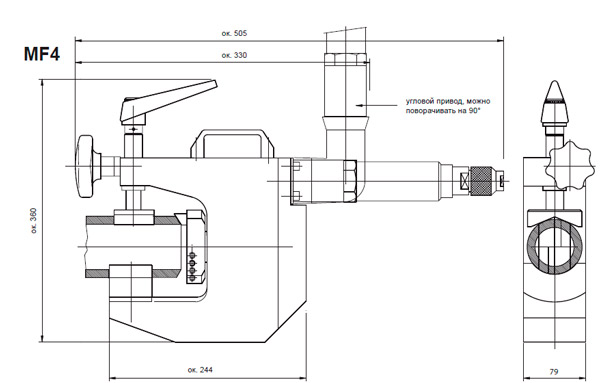

Наряду с традиционной конструкцией, когда двигатель и фрезерный шпиндель соосны, по желанию заказчика машина может быть оснащена угловым приводом (см. иллюстрацию). Благодаря этому машину можно использовать в особых ситуациях, когда общая конструктивная длина должна быть невелика.
