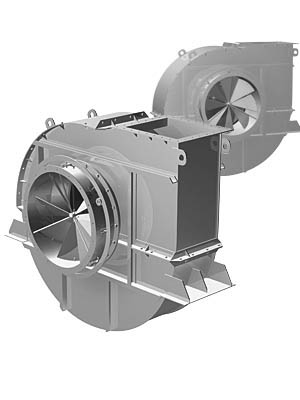

Центробежные дымососы одностороннего всасывания типа ДН-НЖ предназначены для отсасывания горячих, серосодержащих и запыленных газов из печей технологического концентрата, применяемых в цветной, металлургической промышленности, а также для перемещения агрессивных сред в химической промышленности.
Перемещаемые дымовые газы должны иметь температуру на входе не выше +400°С и содержать до 10%SО2 и до 0,5%SO3 при запыленности газов до 1г/м3.
Дымососы рассчитаны на продолжительный режим работы в помещении и на открытом воздухе в условиях умеренного климата (климатическое исполнение У, категории размещения 1, 2, 3 и 4, ГОСТ 15150-69).
Запуск дымососов разрешается при температуре в улитке не ниже -30°С и не выше +450°С.
Серия дымососов типа ДН-НЖ состоит из четырёх типоразмеров:
ДН-15НЖ
ДН-17НЖ
ДН-19НЖ
ДН-21НЖ
Все дымососы типа
ДН-НЖ изготавливаются правого и левого вращения с консольным расположением колеса. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя.
По своему конструктивному исполнению дымососы типа ДН-НЖ идентичны с соответствующими типоразмерами дымососов типа ДН.
Однако, активно-коррозионно-абразивная среда высокой температуры, которую должны перемещать дымососы типа ДН-НЖ, обуславливает необходимость изготовления дымососов из нержавеющей стали 12Х18Н10Т и дополнительного охлаждения вала ходовой части (для защиты подшипников от нагрева теплом, распространяющимся вдоль вала от рабочего колеса во время работы машины).

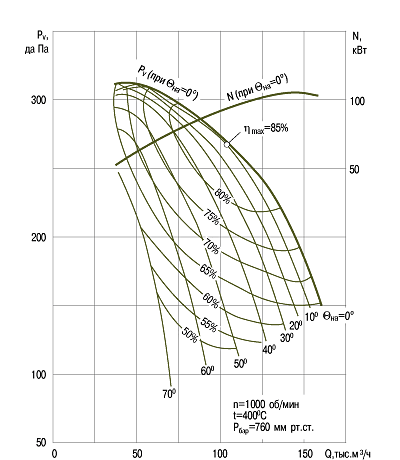

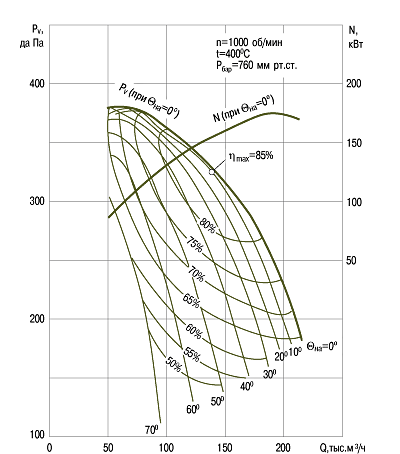

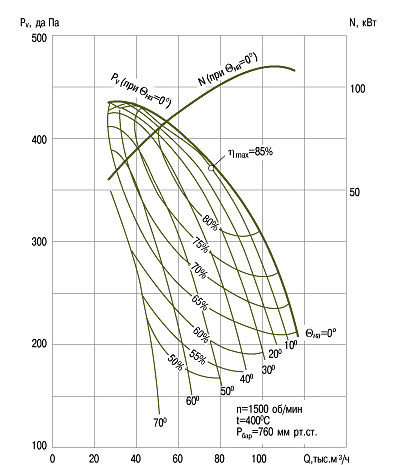

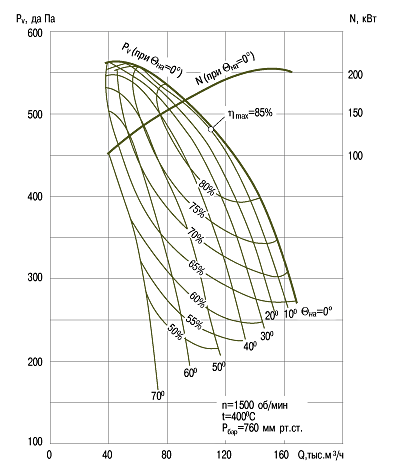

Производительность, полное давление, мощность на валу и КПД дымососов серии ДН-НЖ определяются на различных режимах работы по аэродинамическим характеристикам.
Дымососы типов ДН-15НЖ, ДН-19НЖ, ДН-21НЖ поставляются заводами-изготовителями отдельными узлами, размеры которых ограничены нормальным железнодорожным габаритом. Углы разворота улитки 0°, 90°С, 180°, 270°.
