Дымососы ДН и Д


Центробежные дымососы одностороннего всасыванияdn big.png типа ДН и Д предназначены для отсасывания дымовых газов из топок котельных агрегатов, оборудованных эффективно действующими системами золоулавливания, а также дня отсасывания дымовых газов из топок газомазутных котельных агрегатов.

Дымососы рассчитаны на продолжительный режим работы в помещении и на открытом воздухе в условиях умеренного климата (климатическое исполнение У, категории размещения 1, 2, 3, 4, ГОСТ 15150-69). Запуск дымососов разрешается при температуре в улитке не ниже -30°С. Максимальная температура дымовых газов на входе в дымососы не должна превышать +200°С.

Для различных эрозионных свойств транспортируемого дымового газа дымососы изготавливаются в двух исполнениях:

  1. дымососы ДН с противоизносной защитой внутренних поверхностей улиток и лопаток рабочих колес— базовое исполнение;
  2. дымососы ДН-ГМ без противоизносной защиты для газомазутных котельных агрегатов,

Каждый типоразмер дымососов изготовляется правого и левого вращения с консольным расположением рабочего колеса.

Правым считается вращение ротора по часовой стрелке, если смотреть со стороны электродвигателя.
Основными узлами дымососов являются рабочее колесо, ходовая часть, улитка, входной патрубок, направляющий аппарат, рама ходовой части.

Рабочее колесо дымососа состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из листовых назад загнутых или вперед загнутых лопаток, расположенных между основным и покрывным дисками.

При работе на озоленных дымовых газах рабочие колеса дымососов типа ДН отличаются повышенной износоустойчивостью и являются самоочищающимися.

По сравнению с дымососами типа Д, дымососы типа ДН в идентичных условиях эксплуатации (т.е. при одинаковой запыленности дымовых газов и абразивности золы) имеют, практически, удвоенный срок службы.

Ходовая часть дымососов состоит из вала, соединительной упругой втулочно-пальцевой муфты и подшипников, расположенных в литом корпусе, имеющем горизонтальный разъем.

Дымососы типов ДН-6,3 ДН-8, ДН-9, ДН-10, ДН-11,2, ДН-13, и Д-З,5 выполняются без специальной ходовой части с непосредственной посадкой рабочего колеса на вал электродвигателя. Для защиты подшипников ротора электродвигателя от перегрева теплом, передающимся по валу от рабочего колеса к подшипникам электродвигателя во время работы дымососа, рабочее колесо дымососов этой группы имеет специальную ступицу. Нормальная работа дымососов (без перегрева подшипников электродвигателя) обеспечивается при температуре наружного воздуха, не превышающей +40°C.

Улитка дымососов сварная из листовой и профильной стали. Дня создания необходимой жесткости стенки усиливаются оребрением из угольников и полос. Внутренняя поверхность улитки по образующей защищается броневыми листами, заменяемыми по мере износа.

Для выема ротора дымососов (ходовая часть с насаженным рабочим колесом) на улитках предусматривается съемный сектор.

Улитка дымососов NN 6,3-13 поставляется заводом-изготовителем с углом разворота напорного патрубка от (ф=0° до ф=270°, через каждые 15°), при этом ребра улитки, мешающие установке, подрезаются.

Выем ротора дымососов (электродвигатель с насаженным рабочим колесом) осуществляется через отверстие в стенке улитки, расположенное между основным диском крыльчатки и электродвигателем. В рабочем состоянии это отверстие закрывается съемной диафрагмой.

Режим работы дымососов типа ДН и Д устанавливается осевым направляющим аппаратом.

Лопатки осевых направляющих аппаратов дымососов могут поворачиваться от угла 90° (всасывающее отверстие полностью перекрыто) до 0°. Направляющие аппараты дымососов рассчитаны на привод от электроисполнительного механизма типа МЭО, а также могут регулироваться вручную.

Серия дымососов состоит из типов ДН и Д:

  • ДН-6,3
  • ДН-8
  • ДН-9
  • ДН-10
  • ДН-11,2
  • ДН-12,5
  • ДН-13
  • ДН-15
  • ДН-17
  • ДН-19
  • ДН-19
  • ДН-21
  • ДН-22
  • ДН-24
  • ДН-26
  • Д-З,5
  • Д-12
  • Д-13,5
  • Д-15,5
  • Д-18
  • Д-20

Дымососы должны быть установлены на фундамент.Металлоконструкции дымососов должны покрываться снаружи слоем тепловой изоляции.Конструкция дымососов не расчитана на воспринятие нагрузок от массы и теплового расширения подводящих и отводящих газопроводов. Привод дымососов осуществляется от асинхронных электродвигателей.
Производительность, полное давление, мощность на валу и КПД дымососов серии ДН определяются на различных режимах работы по аэродинамическим характеристикам.

Комплектация электродвигателями

Типоразмер ТДМ Мощность, кВт. Част.вращ., об./мин. Напряжение,В Тип эл. двиг. Номер ТУ
Д-3,5 3 1500 380 5А100S4
Д-12 75
45
1000
750
380/660
380/660
5AM280S6
5AM280S8

Д-13,5 200(160)
110(75)
1000
750
380/660
380/660
АИР355М6
АИР315М8

Д-15,5 315
132
75
1000
750
600
380/660
380/660
380/660
АО3-400М-6
АИР355S8
5AM315M10

Д-18 315
160
730
585
6000
6000
ДА304-450X-8
Д-20 500
315
730
585
6000
6000
ДА304-450У-8
ДА304-45У-10

ДН-6,3 7,5 1500 380 АИР112М4 ТУ3113-001-08560276-94
ДН-8 15
11
1500
1000
380
380
5А160S4
5A160S6
ТУ3113-001-08560276-94
ТУ3113-001-08560276-94
ДН-9 15
11
1500
1000
380
380
5А160S4
5A160S6
ТУ3113-001-08560276-94
ТУ3113-001-08560276-94
ДН-10 30
11
1500
1000
380
380
АИР180М4
5А160S6
ТУ3113-001-08560276-94
ТУ3113-001-08560276-94
ДН-11,2 45
22
1500
1000
380
380
5A200L4
5A200M6
ТУ3113-001-08560276-94
ТУ3113-001-08560276-94
ДН-12,5 75
30
1500
1000
380
380
5A250S4
5A200L6
ТУ3113-001-08560276-94
ТУ3113-001-08560276-94
ДН-13 132 1500 380/660 5A280M4 ТУ3113-001-08560276-94
ДН-15 315
315
250
250
75
55
1500
1500
1500
1500
1000
750
6000
380/660
6000
380/660
380
380
ДА304-400ХК-4
АИР355М4
4АМ315М4
АИР355S4
5A280S6
5A280S8
ТУ3113-002-08560276-94
ТУ3113-002-08560276-94
ТУ3113-002-08560276-94
ТУ3113-002-08560276-94
ТУ3113-002-08560276-94
ТУ3113-002-08560276-94
ДН-17 500
400
160
160
90
55
1500
1500
1000
750
750
750
6000
6000
380/660
380/660
380
380
ДА304-400У-4
ДА304-400Х-4
АИР355S6
АИР355МА8
5А315S8
5A280S8
ТУ3113-002-08560286-94
ТУ3113-002-08560286-94
ТУ3113-002-08560286-94
ТУ3113-002-08560286-94
ТУ3113-002-08560286-94
ТУ3113-002-08560286-94
ДН-19,
ДН-19ГМ
250
250
200
200
160
160
132
110
1000
1000
1000
1000
1000
750
750
600
6000
380/660
6000
380/660
380/660
380/660
380/660
380/660
ДА304-400ХК-6
АИР355МВ6
АО4-355Х-4
АИР355МА6
АИР355S6
5AM315B8
АИР355S8
АИР355М10
ТУ3113-013-08560276-01
ТУ3113-013-08560276-01
ТУ3113-013-08560276-01
ТУ3113-013-08560276-01
ТУ3113-013-08560276-01
ТУ3113-013-08560276-01
ТУ3113-013-08560276-01
ТУ3113-013-08560276-01
ДН-21,
ДН-21ГМ
400
315
315
160
90
1000
1000
1000
750
600
6000
6000
380/660
380/660
380
ДА304-400У-6
ДА304-400Х-6
АО3-400М-6
АИР355МА8
АИР355S10
ТУ3113-013-08560276-01
ТУ3113-013-08560276-01
ТУ3113-013-08560276-01
ТУ3113-013-08560276-01
ТУ3113-013-08560276-01


Положение корпуса вентилятора

Типоразмер вентилятора Направление вращения Угол разворота улитки
Д-3,5 правое
левое
0°÷270°
(через 45°)
Д-15,5 правое
левое

90°
180°
270°
ДН-6,3
ДН-8
ДН-9
ДН-10
ДН-11,2
ДН-12,5
ДН-13
правое
левое
0°÷270°
(через 15°)
ДН-15
ДН-17
правое
левое

90°
180°
270°
ДН-19
ДН-19ГМ
ДН-21
ДН-21ГМ
правое
левое
0°÷270°
(через 45°)

Схема разворотов улиток центробежных тягодутьевых машин


Правого вращения (со стороны электродвигателя)


Левого вращения (со стороны электродвигателя)

Габаритные и присоединительные размеры Д-3,5


Габаритные и присоединительные размеры ДН-6,3-13


Марка изделия Размер, мм. Масса, кг.
h H H1 B l LMAX A A1 A2 a1 a2 D D1 t1 t2 C C1 C2 N n n1 n2
ДН-6,3 450 450 962 1060 320 843 406 366 285 315 236 418 454 22 95 200 380 250 12 12 3 3 450
ДН-8 582 560 1210 1330 374 1170 520 450 350 400 300 530 570 75 70 277 610 330 12 22 6 5 690
ДН-9 582 630 1360 1490 393 1210 585 504 390 450 338 530 570 72 65 596 610 330 12 26 7 6 756
ДН-10 602 700 1510 1550 449 1370 650 552 426 500 375 660 702 69 71 315 610 330 12 28 8 6 1093
ДН-11,2 702 700 1690 1845 472 1515 728 608 474 560 420 660 702 76 70 343 760 565 12 28 8 6 1340
ДН-12,5 732 700 1885 2050 562 1751 813 675 520 625 470 830 875 75 70 366 760 565 16 34 9 8 1930
ДН-13 1450 910 1960 2135 640 1970 845 700 538 650 488 830 875 140 135 376 760 565 16 18 5 4 2270

Габаритные и присоединительные размеры ДН-15, ДН-17, Д-12, Д-13,5, Д-15,5, Д-18, Д-20


Марка изделия Размер, мм. Масса без двиг- ля, кг.
H H1 B l L A A1 A2 A3 a1 a2 t1 t2 n1 n2 C C2 C3 D D1
ДН-15 928 2338 2504 716 2382 975 822 638 822 750 558 164,5 159,5 5 4 337 674 229 974 1020 2690
ДН-17 1048 2548 2780 636 2454 1105 924 712 924 850 632 154 142,4 6 5 374 748 227 974 1020 3200
Д-12 840 1890 1940 547 1962 730 - 490 744 702 450 110 118 8 5 275 550 538 840 910 -
Д-13,5 945 2145 2290 674 2234 820 880 590 880 790 508 110 118 8 5 310 620 274 974 1020 -
Д-15,5 1085 2385 2605 710 2305 941 960 650 960 907 583 120 130 8 5 346 692 274 1085 1176 3000
Д-18 1270 2780 3050 895 2555 1095 - 780 1170 1050 675 130 130 9 6 408 817 327 1400 1500 -
Д-20 1410 3080 3360 935 2690 1215 - 840 1260 1170 750 140 140 9 6 446 892 329 1400 1500 -

h, C1, C4, C5— размеры уточняются после выбора электродвигателя.

Габаритные и присоединительные размеры ДН-19, ДН-21


Марка изделия Размер, мм.
H H1 H2 B L l A A1 A2 a1 a2 t1 t2
ДН-19 1230 2775 750 3290 2848 918 1235 790 1050 710 966 197,5 262,5
ДН-21 1288 2885 750 3600 2893 953 1365 870 1130 780 1050 174 226


Марка изделия Размер, мм. Масса, кг.
n n1 n2 k p q C C2 C3 D D1 N d
ДН-19 12 4 4 1740 1432 3172 325 650 380 1235 1325 30 19 4600
ДН-21 24 5 5 1927 1585 3512 335 670 380 1400 1500 14 19 5360

h, C1, C4, C5 —размеры уточняются после выбора электродвигателя.

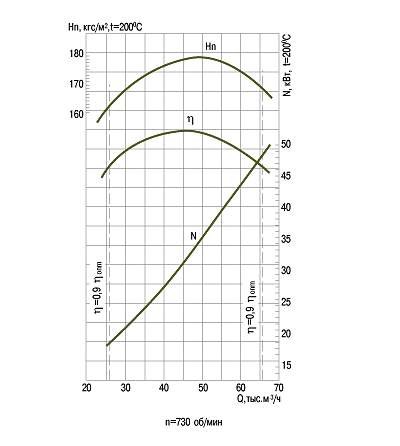

Аэродинамическая характеристика Д-3,5


Аэродинамическая характеристика ДН-6,3


Аэродинамическая характеристика ДН-8


Аэродинамическая характеристика ДН-9


Аэродинамическая характеристика ДН-10


Аэродинамическая характеристика ДН-11,2


Аэродинамическая характеристика ДН-12,5


Аэродинамическая характеристика ДН-13


Аэродинамическая характеристика ДН-15


Аэродинамическая характеристика ДН-17


Аэродинамическая характеристика ДН-19


Аэродинамическая характеристика ДН-21


Аэродинамическая характеристика Д-12



Аэродинамическая характеристика Д-13,5




Аэродинамическая характеристика Д-18



Аэродинамическая характеристика Д-20



Аэродинамическая характеристика Д-15,5
