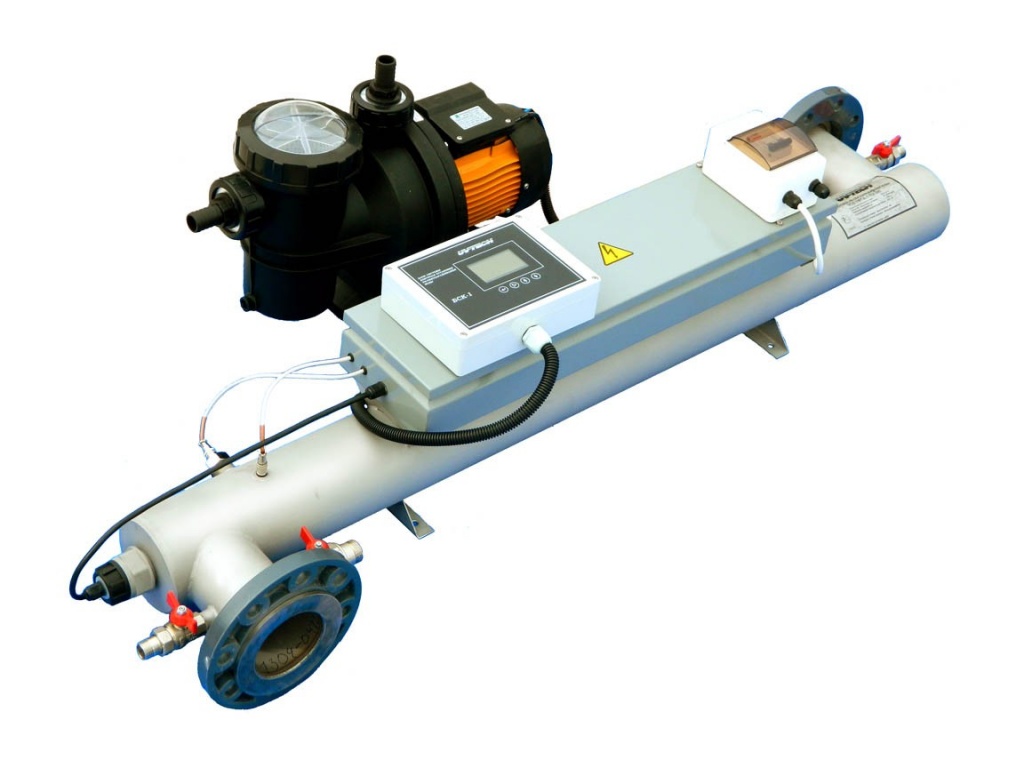

Наименование:установка обеззараживания воды под воздействием ультрафиолетового излучения.
УОВ-УФТ-А-1-101-280 (245) вода питьевая,
УОВ-УФТ-АС-1-101-280 (245) вода сточная.
Изготовитель: ООО «УФ-ТЕХ»
Нормативные документы, которым соответствуют изготавливаемые
изделия:
Технические условия ТУ 4859-001-61580951-2009,.
Свидетельство о государственной регистрации
№RU.77.99.32.013.Е.005210.03.12
Сертификат соответствия № С-RU.МЛ25.В.00014
Характеристики обеззараживаемой воды: соответствие исходной воды требованиям СанПин 2.1.4.1074-01 , СанПин 2.1.5.980-00 и МУК 4.3.2030-05 по физическим и химическим показателям
Условия эксплуатации: установка предназначена для эксплуатации в закрытых помещениях при температуре окружающей среды от +50 С до +350 С и относительной влажности воздуха с верхним значением 80% при +250 С.
Климатическое исполнение и категория размещения – УХЛ 4 по ГОСТ 15150-69.
Класс электробезопасности – 1 по ГОСТ 12.2.007-80.
Степень защиты оболочки от попадания пыли и влаги:
- обеззараживающих секций IP 65 по ГОСТ 14254-80
- электрических шкафов IP 54 по ГОСТ 14254-80.
Основные технические характеристики:
Наименование
Ед. изм.
УОВ-УФТ-П-2 питьевая вода
УОВ-УФТ-С-0.3 сточные воды
Исходная очищенная вода
Вода из подземных источников II, III класса и поверх-ностных источников
Вода из подземных источников I класса, питьевая вода
Вода после установки обратного осмоса
Бытовые и городские сточные воды
Бытовые и городские сточные воды
Бытовые и городские сточные воды
А > 70%
А > 80%
А > 90%
А > 60%
А > 60%
А > 70%
Условная производи-тельность 1
м3/ч
12
15
20
3,8
8
10
Эффективная доза УФ – облучения 2
мДж см
25
25
25
65
30
30
Потери напора в зависимости от расхода воды через установку
см вод. ст.
0,2
0,35
0,65
0,02
0,1
0,18
Рабочее давление, не более,
кг см2
10
Тип УФ - ламп / модель
ДБ-280 / GPHVA-1200D28 (ДБ-245 / GPHVA-1200T6)
К-во ламп,
шт.
1
Потребляемая мощность,
кВт
0,3
Напряжение питания, ном.
В
220
Частота тока питающей сети
Гц
50
Коэффициент мощности, не менее
0,96
Количество вкл/выкл не более
2000

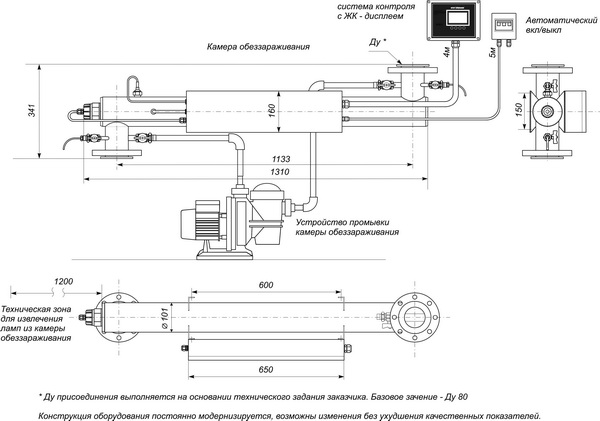

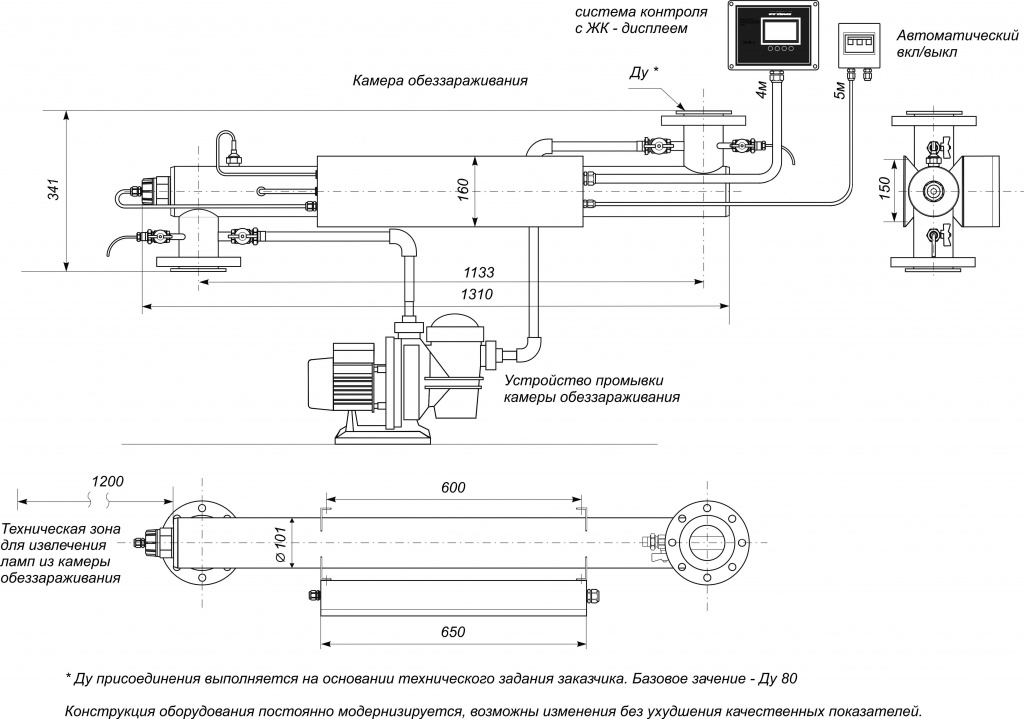

Габариты камеры обеззара-живания,
1310х341х260
Габариты шкафа управления,
мм
595х160х80
Система контроля работы «БСК-1» (комплек-туется на заказ)
200х150х55
Присоеди-нительные размеры,
мм
Фл. 80 (изготовление с другими ДУ на заказ)
Объем камеры обеззара-живания
л
8,5
Общая масса,
кг
21
Ресурс работы ламп, не менее,
час
16 000 (14 000)
1 Производительность установки зависит от коэффициента пропускания воды и дозы УФ облучения
2 Определяется физико-химическими и микробиологическими показателями качества подаваемой в установку воды
3 Возможна поставка с различными типами ламп. Не влияет на производительность и дозу облучения.
Комплектность поставки:
Камера обеззараживания 1 шт.
Блок питания облучателей (ЭПРА) 1 шт.
Система контроля работы «БСК-1» 1 шт.
Автоматический выключатель 1 шт.
УФ датчик UVD-280 1 шт.
Система промывки БП-2 1 шт.
Монтажная стойка (комплектуется на заказ) 1 шт.
ЗИП (состав и количество согласовывается при заказе) 1 шт.
Руководство по эксплуатации 1 шт.
Упаковка 1 шт.
Конструкция и описание:
Камера обеззараживания выполнена из нержавеющей стали 12х18н10т для пищевого применения.
Внутри корпуса, через герметизирующие манжеты, крепятся кварцевые трубы, внутри которых установлены амальгамные бактерицидные лампы. Установка снабжена датчиком потока ультрафиолета (УФ - датчик) и термодатчиком. Камера оснащена блоком промывки кварцевых чехлов.
Блок питания облучателей (ЭПРА), изготовлен отдельным узлом и соединен кабелем с камерой обеззараживания.
Компьютерная система контроля работы “БСК-1” изготовлена отдельным узлом и соединена кабелем с блоком ЭПРА. В ней установлен процессор с ЖК дисплеем, на котором отображается:
- световая и звуковая сигнализация о неисправности работы каждого облучателя или выходе его из строя,
- уровень интенсивности УФ – облучения,
- время работы ламп,
- количество включений облучателей
- температура воды в камере обеззараживания.
