Автоматический фаскорез АВМ-28

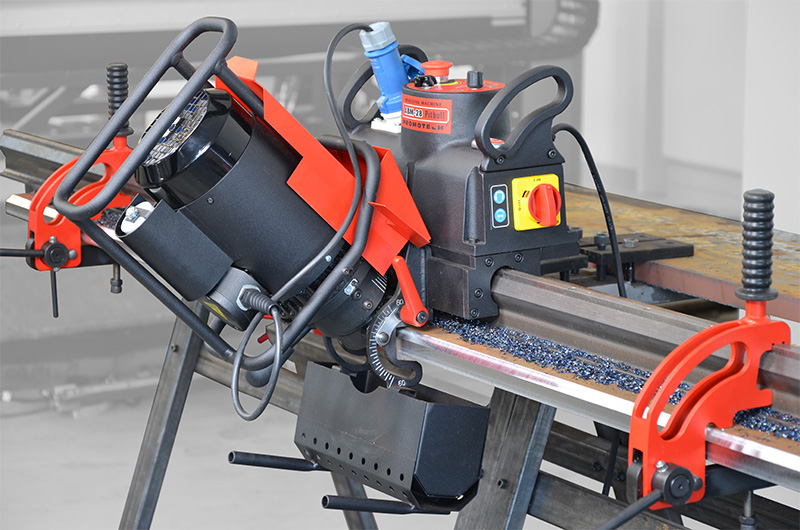

8ajJUWKVCb.jpgФаскосъемная машина АВМ-28 – это развитие успешной модели АВМ-26. По сравнению со своей предшественницей, АВМ-28 обладает значительно более широкими техническими характеристиками, а, следовательно, и возможностями. Это позволяет ей заслуженно считаться одной из наиболее прогрессивных моделей своего класса.

Данный станок отвечает всем современным требованиям по уровню автоматизации, производительности и простоты управления.


Обладая автоподачей, кромкорез АВМ-28 движется по направляющим, которые крепятся к листу быстросъемными струбцинами (направляющие и струбцины входят в комплект поставки).

За один проход, автоматический кромкорез АВМ-28 снимает фаску спереди и сверху обрабатываемой кромки. Обработка ведется одновременно, не требуя дополнительных временных затрат.

Рабочее перемещение станка, производимое в обоих направлениях, позволяет сменить направление движения, не снимая станок для перенесения его в начало направляющих.
Для увеличения длины обработки достаточно использовать дополнительные направляющие, которыми машину всегда можно доукомплектовать.

Максимальная ширина фаски до 35 мм
Максимальная толщина листа 35 мм, опционально 36 - 70 мм
Углы фаски от -60° до 60°
Снятие фаски с верхнего края
Торцевание
Снятие фаски с нижнего края
Снятие фаски формы J (опционально)


Следует добавить, что благодаря инновационной модульной схеме, машина монтируется на листе и обслуживается одним оператором.

За счет всего перечисленного, машина становится максимально эффективна и высокопроизводительна, намного превосходя свои аналоги.

Основные возможности и преимущества АВМ-28:
  • обработанная поверхность имеет зеркальный вид
  • возможность устранения серповидности листа за счет движения машины по направляющим, установленных на листе
  • плавная регулировка угла фаски от 60° до -60°, что исключает необходимость переворачивать лист
  • торцевание листа (обработка под 0 градусов
  • обработка листа толщиной до 70 мм (опция)
  • максимальная ширина фаски (в зависимости от угла) от 28 до 35 мм
  • обработка производится при движении машины в обе стороны
  • опционально доступен "J"-профиль фаски
  • полная защита от перегрузки


Напряжение

230 В перем. тока, 50-60 Гц

Мощность

1600 Вт

Скрость шпинделя

2780 мин-1

Угол фаски

от 60° до –60° (β)

Максимальная ширина фаски

35 мм. (b)

Скорость подачи

250-500 мм/мин

Максимальная толщина листа

35 мм, опционально 36-70 мм

Вес

78.5 кг


β

30°

45°

60°

b

35 мм

30 мм

28 мм

30 мм


985a41851971ded67642cb16ac2b7c08.jpgМаксимальная ширина фаски зависит от угла фаски


Головки для фаски(стандарт)Головки "J"-профиля фаски(опционально)

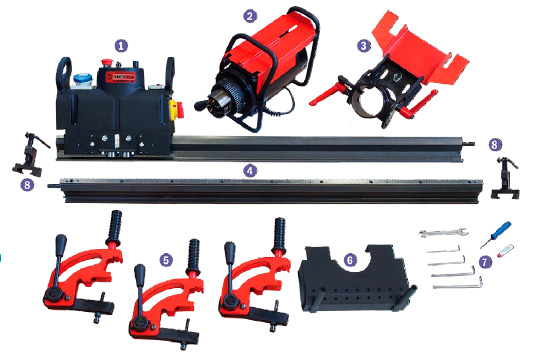

Комплектация

  • Каретка, смонтированная на направляющей (1)
  • Фрезерный узел (2)
  • Фрезерный блок для фаски с углами от -60° до 60° (3)
  • Дополнительная секция направляющей (4)
  • Быстросъемные фиксаторы для листов толщиной 10-35 мм (3шт) (5)
  • Контейнер для стружки (6)
  • Набор инструментов (7)
  • Зажимы для листов толщиной 10-35 мм (2шт) (8)
  • Деревянный ящик
  • Руководство по эксплуатации


Аксессуары и дополнительная комплектация

  • GLW-000013 Головка фрезерная (с 7 режущими пластинами. Поставляются отдельно)
  • PLY-000197 Режущая пластина (1 шт), продается 10шт в коробке
  • GLW-000014 Головки фаски "J"-профиля R6 (требуется 6 R6)
  • PLY-000198 Режущая пластина для "J"-профиля R6, заканчивающая подготовку
  • GLW-000015 Головки фаски "J"-профиля R8 (требуется 5 R8)
  • PLY-000201 Режущая пластина для "J"-профиля R6, заканчивающая подготовку
  • SGM-0152-04-01-00-2 Направляющая длиной 1200мм
  • UST-0152-04-04-00-3 Быстросъемные фиксаторы для листов толщиной 11-35 мм
  • UST-0152-15-01-00-1 Быстросъемные фиксаторы для листов толщиной 36-75 мм
  • ZCS-0152-04-02-00-1 Зажимы для листов толщиной 10-35 мм
  • ZCS-0152-15-02-00-0 Зажимы для листов толщиной 36-75 мм
  • WSP-0518-03-00-00-0 Фрезеровочный блок, поддерживающий фаску с углами от -60° до 60° для листов толщиной 10-35 мм

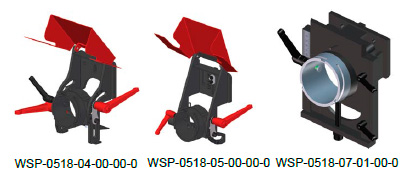

  • WSP-0518-04-00-00-0 Фрезеровочный блок, поддерживающий фаску с углами от 0° до 60° для листов толщиной 36-70 мм
  • WSP-0518-05-00-00-0 Фрезеровочный блок, поддерживающий фаску с углами от 0° до -60° для листов толщиной 36-70 мм
  • WSP-0518-07-01-00-0 12° Угловая насадка с регулировкой по высоте
