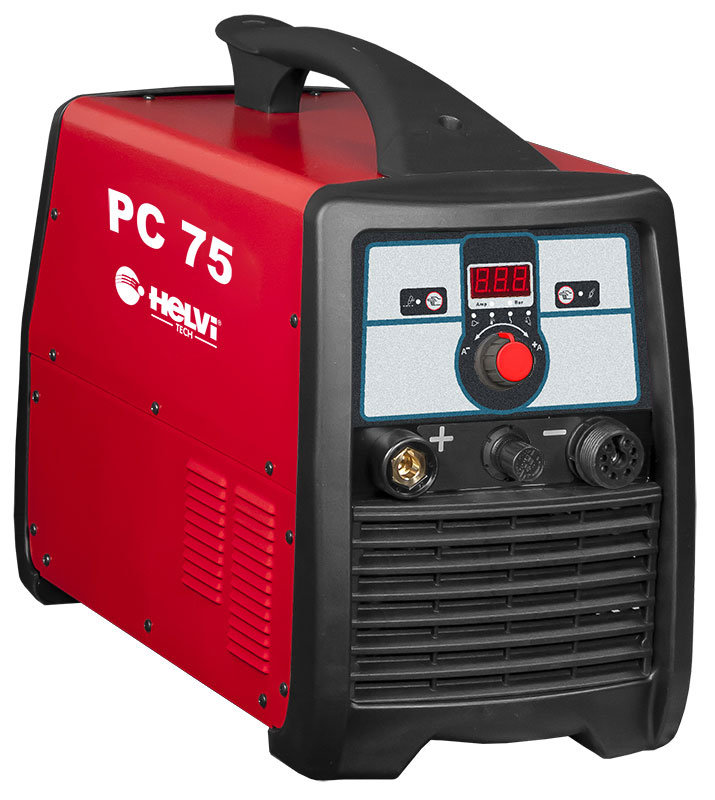

Аппарат предназначен для воздушно-плазменной резки металлов толщиной до 35м как в ручном режиме, так и в составе автоматизированных комплексов резки с ЧПУ. Толщина "прожига" 16мм. Для работы РС 75 необходим источник электропитания 3ф. 380В мощностью 7кВт и источник сжатого воздуха 5-6атм и производительностью 300л/мин. Источник плазмы РС 75 Helvi адаптирован для питания от нестабильных источников и способен сохранять работоспособность при колебаниях питающего напряжения в пределах 20% от номинала.
Особенности конструкции:
инверторная схема на основе IGBT модулей
цифровая индикация тока резки
светидиодная индикация режимов
бесконтактный поджиг дуги
система термозащиты
система аварийного отключения пилотной дуги
система компенсации колебаний входного напряжения
регулятор давления сжатого воздуха на передней панели
цифровая индикация рабочего давления передней панели
режим "резка сетки" с постоянный поджигом дуги
режим предпродувки перед поджигом дежурной дуги
поджиг дуги ПНЕВМО (without HF)
разъем CNC для интеграции в системы ЧПУ
удобный отсек для ЗИП в корпусе аппарата
малый вес
Технические характеристики
Напряжение питающей сети, В
3ф/380В 50/60Гц
Потребляемая мощность, кВА
7
Напряжение U0, В
290
Диапазон сварочного тока, А
10-70
Толщина реза на скорости 25 см/мин, мм
25
Толщина реза мах, мм
30
Толщина разделительного реза, мм
35
Толщина на "прокол", мм
16
Тип поджига дуги
пневмо
Давление компрессора, бар
5
Расход воздуха, л/мин
180
Плазменный резак
STM70
Длина шлейфа резака, м
6
Тип разъема резака
EasyFit
ИСПОЛНЕНИЕ
ИСТОЧНИКА
Класс защиты
IP22S
Класс изоляции
H
Габариты источника, мм
545х255х415
Вес источника, кг
24
Комплект поставки: источник РС 75, ручная горелка ST 70/ST 120 шлейф 6м / механизированная плазменная горелка STM-70/STM 120 шлейф 6/12м в сборе, обратный кабель, разъем CNC, документация.
