Дизельный нарезчик швов CF-2500 D


Нарезчик швовCF 2500 D (швонарезчик) CF-2500 D фирмы CEDIMA машина универсального предназначения для профессионального использования.  Она разработана для выполнения работ средней тяжести. Благодаря компактным размерам и продуманному техническому оснащению она квалифицируется как машина для выполнения работе по резке глубиной до 350 мм. Это мощный швонарезчик, предпочтительно используемый при строительстве и реконструкции асфальтовых и бетонных дорог и автомагистралей. С его помощью достигается большая глубина реза при высокой скорости движения с оптимальным износом алмазных дисков.

Устройство всех компонентов конструкции нарезчика швов CF-2500 D и следующим из этого распределением веса обеспечивают при резке оптимальное давление на алмазный диск с простым обращением при замене и наладке.

Для резки свежего бетона имеется модель швонарезчика (швонарезчика) CF-2500 "свежий бетон" со специальной оснасткой для свежего бетона.

Производитель: Cedima (Германия)

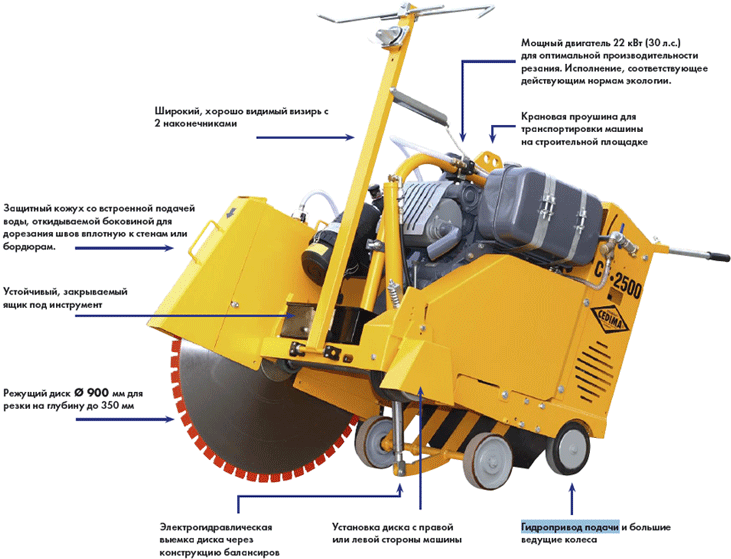

Технические особенности нарезчика швов (швонарезчика) CF-2500 D

  • Мощный двигатель для оптимальной производительности
  • Установка диска с правой или левой стороны машины
  • Гидравлическая установка глубины реза
  • Гидропривод подачи и большие ведущие колеса
  • Рым-болт для погрузки и перестановки машины
  • Откидываемый кожух для дорезания вплотную к стене или бордюру
  • Хорошо видимый и стабильный визирь с 2-мя спицами
  • Регулируемые по высоте и виброгасящие рукоятки
  • Запираемый на замок ящик для инструментов
Характеристики нарезчика швов Ед. измерения Швонарезчик CF-2500 D
Артикул 30000054
Макс. глубина резания мм 350
Макс. диаметр диска мм 900
Посадочное отверстие мм 35
Установка диска сторона справа/слева
Макс. ширина шейки мм 20
Частота вращения вала об/мин 1250
Мощность двигателя кВт 22
Тип двигателя дизельный Deutz F2 L 2011
Запуск двигателя - Электростартер
Макс. скорость движения м/мин 43
Установка глубина реза - гидравлическая
Подача - гидростатическая
Водяной насос - электронасос
Габариты Д/Ш/В об/мин 1970/910/1050
Вес мм 690
Уровень звукового давления дБ(А) 93
Уровень звуковой мощности дБ(А) 114

Дополнительное описание нарезчика швов (швонарезчика) CF-2500

  • Современный дизельный двигатель фирмы Deutz вращает привод диска через клиноременную передачу к режущему валу и приводу подачи.
  • Крепление диска возможно справа или слева.
  • Подача производится гидростатически/механически бесступенчато регулируемым редуктором подачи.
  • Многодисковое сцепление обеспечивает также возможность передвижения швонарезчика вручную.
  • При выключенном двигателе многодисковое сцепление служит в качестве стояночного тормоза. Установка глубины резки производится гидравлически с предварительно установленной скоростью опускания.

CF 2500 D 0.gif

  • Бесступеначатая установка глубины резки возможна до 120 мм и соответственно 350 мм (в зависимости от исполнения). Указатель глубины реза для этого регулируется.
  • Режущий вал с диском могут подиматься из шва электрогидравлически (нажатием на кнопку) с помощью электрогидравлической маслостанции или вручную с помощью ручного насоса. Произведенный с высокой точностью режущий вал, установленный на высокопроизводительных подшипниках с опорным натягом с креплением диска диаметром от 25,4 мм и фланцем диска со штифтом крепления.
  • Монтируемый справа и слева защитный кожух диска имеет спереди откидываемую крышку для простой замены диска и дорезания шва вплотную к стене. Поднастраиваемая задняя ось швонарезчика обеспечивает оптимальное давление резки и гарантирует таким образом оптимальный процесс резки.
  • Швонарезчик CF-2500 D можно легко везти с помощью индивидуально регулируемых турб рукояток. Задний и передний визири (с консолью) подвижно закреплены на раме машины, обеспечивая оператору возможность резать точно по размеченной линии. Монтируемая с боков фара рабочего освещения помогает соблюдать линию резки.
  • Подача воды на алмазный диск производится либо от внешнего источника воды под давлением либо от электрического самовсасывающего насоса к устанавливаемой с боков водяной консоли через форсунки в защитном кожухе. Этим обеспечивается полноценное смачивание и оптимальное охлаждение алмазного диска при незначительном расходе воды.
  • Прочный, вместительный и одновременно легко доступный ящик для инструментов содержит бортовой комплект инструментов.
  • Для работ по резке мы рекомендуем использовать алмазные диски для швонарезчиков фирмы CEDIMA, которые гарантируют оптимальный процесс резки и плавность хода и бережное отношение к швонарезчику и рассматриваются как важный компонент всего процесса резки в целом.

Переставляемый указатель глубины резки для применяемого диаметра диска и серийно поставляемый электрический насос
CF 2500 D 2.gif

Наглядно расположенные органы управления на подсвечиваемом пульте. Слева паз для ручного насоса аварийной выемки диска
CF 2500 D 3.gif

Невибрирующие рукоятки можно легко регулировать по росту оператора.
CF 2500 D 4.gif
