Ручной гидравлический трубогиб с откидывающейся верхней пластиной RIDGID – это универсальный переносной трубогиб, который идеально подходит для гибки непосредственно на рабочем месте и применяется в машиностроениии и других промышленных областях, при изготовлении котлов и т.д. Предназначен для точной холодной гибки стандартных металлических водо- и газопроводных труб диаметром от 1/4" до 3".
Производитель: RIDGID (РИДЖИД).
Преимущества ручного гидравлического трубогиба с откидывающейся верхней пластиной:
Откидывающаяся верхняя пластина обеспечивает простой доступ для установки и извлечения трубы
Надежные уплотнения поршня предотвращают протечку и увеличивают срок службы трубогиба
Гидравлическая система с возвратной пружиной для лучшего контроля хода поршня
Благодаря индикаторам угла изгиба нет необходимости часто останавливаться и измерять изгиб
Мощный поршень, обеспечивающий давление в 450 бар
Прочные колеса для простоты передвижения и маневренности (дополнительная опция!)
Новая конструкция рукояти предотвращает перегрузки и продлевает срок службы поршня
Удлиненный ход поршня и оптимизированное расчетное усилие на рукоять упрощает его использование
Для выпрямления изгибов предусмотрен рихтовочный башмак, который позволяет незначительно уменьшить угол изгиба (прибл. до 10°)
Ручные гидравлические трубогибы с откидывающейся верхней пластиной RIDGID, как правило, предназначены для гибки следующих типов труб:
EN 10255 средней и тяжелой серий
ASTM A53 Schedule 40 и 80
DIN 2440, 2441 серий
BS 1387 средней и тяжелой серий
GB/3091 (ISO 559) средней и тяжелой серий
Примечание: Труба с большей толщиной стенки и / или большей твердостью (более 75 HRb) / усилием (более 66 ksi (455 MПa)) может быть недоступна для гибки. Труба с внешним диаметром и толщиной стенки, соразмерными с перечисленными трубами, может подойти для гибки в зависимости от характеристик материала. Трубу с меньшей толщиной стенки можно гнуть, но в месте изгиба может возникать перегиб или выпучивания.
Дополнительные принадлежности:
Артикул
Наименование
Модель трубогиба
Вес, кг
37273
Роликовый упор
HB382
3,1
37278
Роликовый упор
HB383
10,0
37293
Штифт
HB382
0,7
37298
Штифт
HB383
0,8
37603
Фиксатор
HB382
0,5
37838
Фиксатор
HB383
0,7
37813
Поворотный штатив
HB382, HB383
7,5
37618
Выпрямляющий башмак
HB382, HB383
1,0
37828
Роликовые ножки
HB382, HB383
2,2
38568
Удлинитель штока
HB383
-
Гибочные башмаки:
Артикул
Ø труб, дюйм
Ø труб, мм
Радиус гиба, мм
Мин. толщина стенки, дюйм
Мин. толщина стенки, мм
Макс. толщина стенки, дюйм
Макс. толщина стенки, дюйм
Вес, кг
37218
1/4"
13,5
60
0,08"
2,2
0,16"
4
1,0
37223
3/8"
17,2
45
0,09"
2,3
0,16"
4
1,1
37228
1/2"
21,3
50
0,10"
2,6
0,16"
4
1,4
37233
3/4"
26,9
65
0,10"
2,6
0,16"
4
3,0
37238
1"
33,7
100
0,13"
3,2
0,20"
5
2,4
37243
1 1/4"
42,4
130
0,13"
3,2
0,20"
5
2,5
37248
1 1/2"
48,3
150
0,13"
3,2
0,20"
5
4,7
37253
2"
60,3
200
0,14"
3,6
0,22"
5,5
6,5
37258
2 1/2"
76,1
320
0,14"
3,6
0,28"
7
17,3
37263
3"
88,9
380
0,16"
4,0
0,30"
7,6
27,0

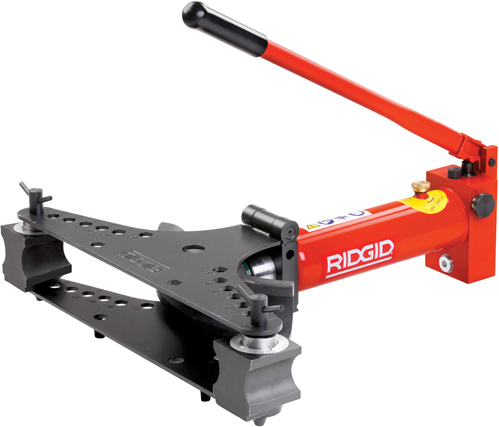

Рис. 1: Ручной гидравлический трубогиб с откидывающейся верхней пластиной в комплекте.
Использование ручного гидравлического трубогиба с откидывающейся верхней пластиной:

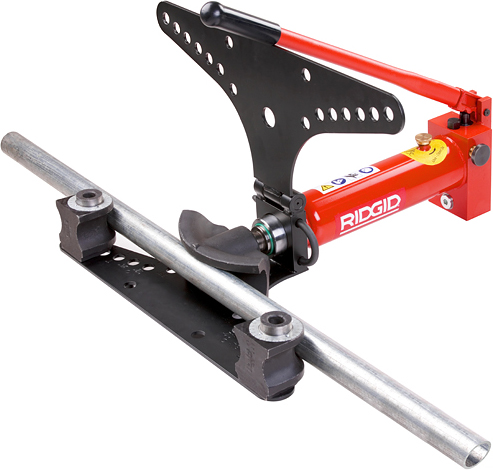

Рис. 2: Установка трубы в ручной гидравлический трубогиб с откидывающейся верхней пластиной.

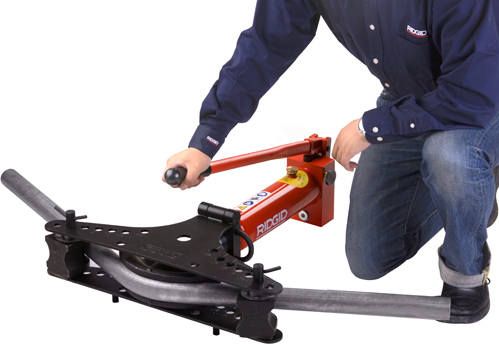

Рис. 3: Гибка трубы ручным гидравлическим трубогибом с откидывающейся верхней пластиной.
Рихтовочный башмак:
Для выпрямления изгибов предусмотрен рихтовочный башмак, который позволяет незначительно уменьшить угол изгиба (прибл. до 10°).
Использование рихтовочного башмака может привести к деформации изгиба.
В некоторых случаях (например при изгибе 90° на трубах диаметром 21/2" или 3") использование рихтовочного башмака не допускается.

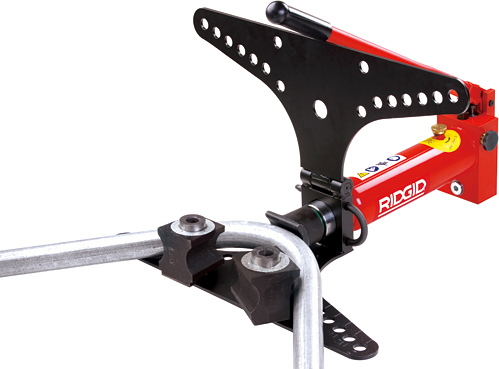

Рис. 4: Выпрямление изгиба трубы с помощью рихтовочного башмака
ручного гидравлического трубогиба с откидывающейся верхней пластиной.
