В базовой комплектации предназначена для обработки труб с внутренним диаметром от 39 до 104 мм и наружным диаметром до 120 мм. Машина позволяет разделывать под сварку торцы труб, снимать внутреннюю и наружную фаски, удалять сварной шов между трубой и трубной решеткой.
Применение дополнительных комплектов позволяет высверливать из трубной решетки трубы с наружным диаметром от 51 до 76 мм и с толщиной стенки до 5 мм, завальцованные на глубину до 50 мм, и вырезать штуцера с наружным диаметром от 51 до 76 мм из тонкостенных коллекторов малого диаметра.
Снятие наружной фаски с трубы 76х6
Высверливание приваренных труб из трубной решетки
Основные технические характеристики машины
«Мангуст-2-Электро»
Мощность электропривода
потребляемая
1,4 кВт
Выходная
1,0 кВт
Максимальный крутящий момент
70 Нм
Частота вращения резцедержателя (регулируется)
40 - 150 об/мин
Напряжение питания электропривода
~ 220 вольт
Максимальная длина обработки
50 мм
Минимальная длина прямолинейного участка трубы, необходимая для закрепления
В прямой трубе
5 мм + длина обработки
В трубе с погибом
48 мм + длина обработки
Габаритные размеры машины
В рабочем положении
400х335х300 мм
В транспортной упаковке
555х415х175 мм
Масса машины
В рабочем состоянии
9,5 кг
В транспортной упаковке с полным комплектом сменных и запасных частей
16,3 кг
Резцы к машине "МАНГУСТ-2"
Резцы к "МАНГУСТ-2" изготавливаются из отечественного сплава Р6М5 и сплава EM42 (Франция).

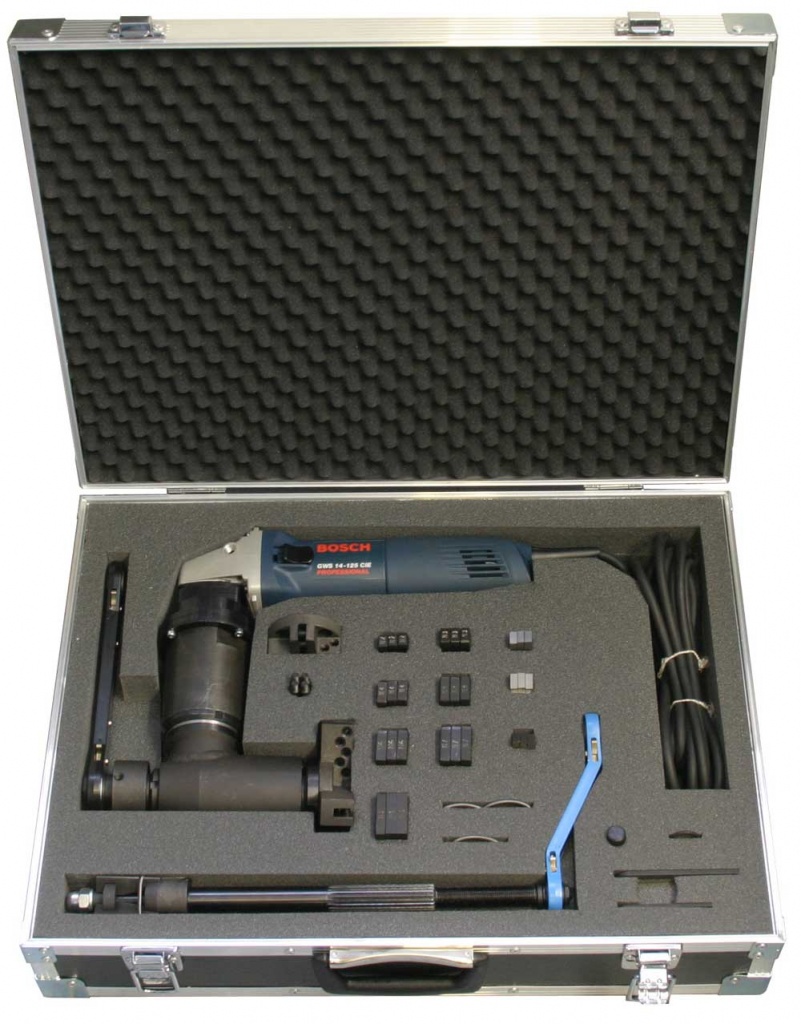

Базовая комплектация машины «Мангуст-2-Электро»:
Двумя резцедержателями Ø120 и Ø62 мм
Набором сменных сухарей фиксатора
Девятью резцами (три - для подрезки торца, три - для снятия наружной фаски, три - для снятия внутренней фаски и удаления сварного шва).
ДОПОЛНИТЕЛЬНЫЙ КОМПЛЕКТ К МАШИНЕ "Мангуст-2-Электро" ДЛЯ ВЫСВЕРЛИВАНИЯ ЗАВАЛЬЦОВАННЫХ ТРУБ
Позволяет удалять из трубных решеток трубы с наружным диаметром от 51 до 76 мм и толщиноЙ стенки до 5 мм, завальцованные на глубину до 50 мм.
Дополнительный комплект включает:
Фиксатор с удлиненным шлицевым валом в сборе и одну расточную головку в сборе под один, указанный Заказчиком, типоразмер трубы.
Расточные головки под другие, указанные Заказчиком, типоразмеры труб и сменные резцы № 41 поставляются отдельно по согласованию с Заказчиком.
Основные технические характеристики машины «Мангуст-2-Электро» с дополнительным комплектом для высверливания труб:
Наружный диаметр высверливаемых труб - 51-76 мм
Максимальная глубина высверливания - 50 мм
Максимальная толщина стенки трубы - 5 мм
Масса - 9,5 кг
Габаритные размеры - 470×455×80 мм
ДОПОЛНИТЕЛЬНЫЙ КОМПЛЕКТ К МАШИНЕ "Мангуст2-Электро» ДЛЯ ВЫРЕЗАНИЯ ШТУЦЕРОВ ИЗ ТОНКОСТЕННЫХ КОЛЛЕКТОРОВ
Позволяет вырезать штуцера Ø51×3(5) - Ø76×3(5) из тонкостенных коллекторов (толщина стенки 7-15 мм).
Дополнительный комплект включает:
Фиксатор с одной сменной цангой под конкретный, указанный Заказчиком, типоразмер штуцера.
Цанги под другие, указанные Заказчиком, типоразмеры штуцеров и сменные резцы № 13 поставляются отдельно по согласованию с Заказчиком.
Основные технические характеристики машины «Мангуст-2 Электро» с дополнительным комплектом для вырезания штуцеров:
