Генератор сигналов SeekTech ST-33Q


Генератор сигналов SeekTech ST-33Q1763.big.jpg для поиска коммуникаций предназначен для использования с трассоискателями SeekTech SR-20 и SeekTech SR-60 – диагностическими приборами, которые осуществляют измерение электромагнитных полей, излучаемых подземными объектами и предназначены для оказания помощи пользователю в поиске таких объектов путем определения характеристик линий электромагнитного поля и отображения их положения на дисплее трассоискателя. Поскольку линии электромагнитного поля могут быть подвергнуты искажениям и помехам, важно проверить место залегания коммуникации до начала выемки грунта.

Производитель: RIDGID (РИДЖИД).

Преимущества генератора сигналов SeekTech ST-33Q:

  • Удобный и простой в использовании
  • При прямом подключении пользователь может запрограммировать любую требуемую частоту (макс. 93 кГц)
  • Частоты индукционного режима: 8 и 33 кГц
  • Очень мощные индукционные катушки
  • Максимальная мощность 10 Вт (регулируемая)
  • ЖК-дисплей отображает мощность, частоты и состояние батареи
  • Специальная конструкция: звуковой сигнал обратной связи подтверждает наличие хорошей цепи

Стандартная комплектация:

  • Генератор сигналов SeekTech ST-33Q
  • Провода и клипсы для прямого соединения
  • 6 элементов питания "D"-типа (щелочных)
  • Руководство оператора
  • Заземляющий штырь

Артикул: 26563

Рабочие режимы генератора сигналов SeekTech ST-33Q:
Генератор сигналов SeekTech ST-33Q может подавать активный сигнал отслеживания в целевой проводник тремя способами:

  • Прямое подключение: через провода и зажимы.
    Провода генератора сигналов SeekTech ST-33Q соединяют непосредственно с целевым проводником и с подходящим заземлением.


  • Индукционные клещи SeekTech: надеваются на трассируемую коммуникацию.
    Губки индукционных клещей SeekTech охватывают целевой проводник; непосредственный контакт металл-металл отсутствует.


  • Индукционный режим (внутренние обмотки генератора сигналов SeekTech ST-33Q): генератор сигналов SeekTech ST-33Q кладут на землю для излучения сигнала.
    Генератор сигналов SeekTech ST-33Q располагают над коммуникацией (вдоль её). Его внутренняя антенна формирует электромагнитное поле, которое наводит ток в целевом проводнике.
Технические характеристики генератора сигналов SeekTech ST-33Q
Частота:
– В режиме прямого соединения
– В индукционном режиме
– 128 Гц, 1 кГц (1024 Гц), 8 кГц (8192 Гц), 33 кГц (32768 Гц), 93 кГц (93623 Гц), 262 кГц (262144 Гц), Любая заданная и добавленная пользователем частота
– 8 кГц и 33 кГц
Частоты, устанавливаемые по умолчанию:
– Переключаемые
– Могут быть добавлены
-
128 Гц, 1 кГц, 8 кГц, 33 кГц, 93 кГц, 262 кГц (США)
до 34-х заданных частот
Выходная мощность: 10 Вт (при использовании разрешенного для применения внешнего адаптера питания)
5 Вт (при использовании батареек)
Настройки мощности: 5 мА - 400 мА (от батареек)
до 1000 мА (режим с высокой выходной мощностью (NIMH аккумуляторы или внешний разрешенный для применения источник питания))
Максимальное напряжение 42 В (действ.)
Источник электропитания 6 щелочных батарей или NIMH аккумуляторов (элементы D-типа)
или внешний разрешенный для применения источник питания
Степень защиты IP 65
Размеры (Длина х Ширина х Высота) 40,8 х 20,2 х 35,7 см
Вес без батарей 4,83 кг
Вес с батареями 5,5 кг


Предельные значения по нормам Федеральной Комиссии Связи (FCC): Нормы и правила FCC 47 CFR 15.213 требуют, чтобы в диапазоне частот от 9 кГц до 45 кГц (не включая частоту 45 кГц) пиковая выходная мощность не превышала 10 Вт. В диапазоне частот от 45 кГц до 490 кГц она не должна превышать 1 Вт. При установке на приборе ST-33Q частот выше 45 кГц в режиме прямого соединения уровни выходной мощности ограничены. Следует соблюдать местные и государственные правила в отношении применения частот.

Европейский набор частот: Генератор сигналов SeekTech ST-33Q, поставляемый в Европу, отличается от генератора сигналов SeekTech ST-33Q, поставляемого на рынок США. Европейский набор частот ограничен частотой 95 кГц. Модификация генератора сигналов SeekTech ST-33Q для европейского рынка имеет максимальную частоту 93 кГц. Модификация прибора для США имеет максмиальную частоту по умолчанию 262 кГц, при этом максимальная пользовательская частота 490 кГц.

В соответствии с европейским стандартом EN-50249 (июль 2002 г.)  генератор сигналов SeekTech ST-33Q работоспособен при напряжении возбуждения до 250 В переменного тока частотой 50 / 60 Гц.

Вспомогательный поворотный механизм SeekTech ST-33Q:

  • При использовании встроенного вспомогательного поворотного механизма генератор сигналов SeekTech ST-33Q можно поворачивать и наклонять на угол 45°. Наклон прибора может облегчить просмотр экрана при пользовании прибором.
  • Вспомогательный поворотный механизм можно также использовать и в индукционном режиме.
  • Наклон прибора ST-33Q позволяет пользователю "нацелить" выходное поле на максимальное пересечение с искомым проводником, уменьшив при этом пересечение с полем ближайшего известного проводника.


Дополнительные принадлежности:

Артикул Наименование
20973 Индукционные клещи SeekTech

Компоненты генератора сигналов SeekTech ST-33Q:





Кнопочный пульт и ЖК-дисплей генератора сигналов SeekTech ST-33Q:



ЖК-дисплей генератора сигналов SeekTech ST-33Q:

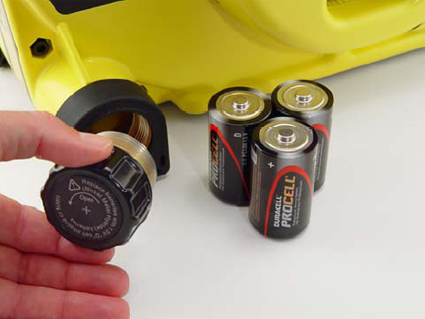

Отсек батарей генератора сигналов SeekTech ST-33Q:
