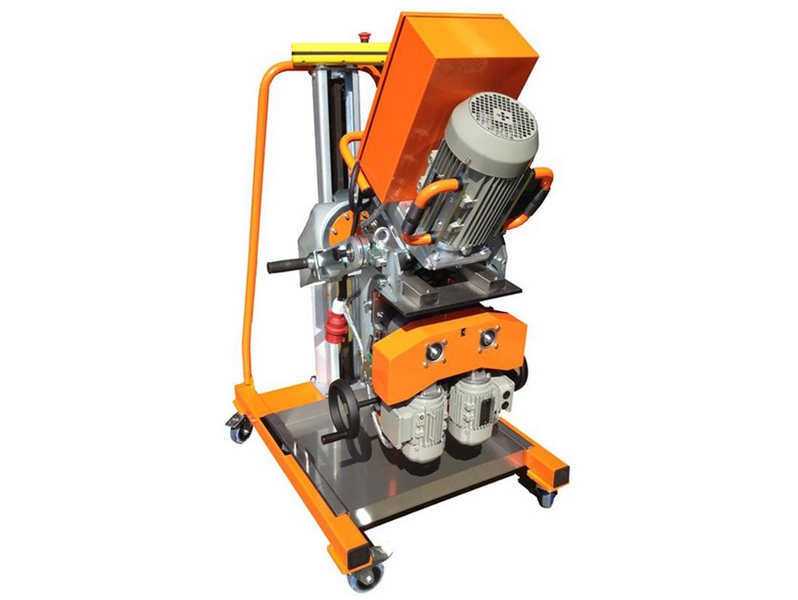

UZ50 – мощный, очень эффективный станок для снятия фаски на заготовках из стали, нержавеющей стали и алюминия с двух сторон.
Назначение
Станок предназначен для снятия фаски с заготовок из углеродистой стали, нержавеющей стали и алюминия.
Особенности:
Автоматическая подача с регулировкой скорости позволяет производить обработку на скорости 0-1,2 м/мин.
Высокоскоростная фрезерная головка со сменными твердосплавными пластинами.
Максимальная ширина фаски при 15° — 62 (!) мм при 45° — 50 мм.
Плавная регулировка угла фаски 15° - 60° . Регулировка производится без замены каких либо деталей — быстро и просто.
Толщина обрабатываемого материала — 7 - 70 мм.
Уникальный 3D манипулятор обеспечивает простой быстрый поворот UZ-50 на 180° для создания двухсторонних конических фасок, что обеспечивает значительную экономию рабочего времени.
Система быстрого крепления (Quick System) позволяет осуществлять монтаж и демонтаж станка UZ50 в течение нескольких секунд без использования каких-либо инструментов.
Кромкофрезерный станок UZ-50, имеет возможность «плавать» в манипуляторе 3D и компенсировать неровности пола.
Манипулятор 3D позволяет легко изменять высоту расположения станка относительно заготовки.
Стабильное перемещение станка обеспечивается массивными колесами, установленными на каретке.
Станок имеет возможность работы без манипулятора 3D.
Электрические компоненты станка находятся в пылезащищенном ящике и оснащены всеми необходимыми устройствами безопасности.
Технические данные:
Угол наклона α
Максимальная ширина фаски (P)
15° - 60°
плавная бесступенчатая регулировка
15°
62 мм (рекомендуется в 3 прохода)
20°
62 мм (рекомендуется в 4 прохода)
25°
56 мм (рекомендуется в 4 прохода)
30°
52 мм (рекомендуется в 5 проходов)
35°
51 мм (рекомендуется в 5 проходов)
40°
51 мм (рекомендуется в 5 проходов)
45°
50 мм (рекомендуется в 5 проходов)
50°
51 мм (рекомендуется в 5 проходов)
55°
51 мм (рекомендуется в 5 проходов)
60°
52 мм (рекомендуется в 5 проходов)
Технические характеристики:
Толщина материала
от 7 до 70 мм
Минимальный размер материала
200 х 100 мм
Максимальный размер материала
не ограничен
Двигатель фрезерной головки
мощность 4 000 Вт/400В/3-х фазный/50 Гц
Скорость резания
1,92 м/мин
Фрезерная головка
диаметр 85 мм с 5 сменными твердосплавными пластинами
Двигатель автоматической подачи
2 двигателя мощностью 120Вт/400В/3-х фазных/50Гц
Масса машины (UZ-50 + манипулятор 3D)
175 кг
Плавная регулировка скорости подачи с инвертором 0-1,2 м / мин, регулируемая в зависимости от вида материала.
Возможность управления машиной с пульта дистанционного управления.
